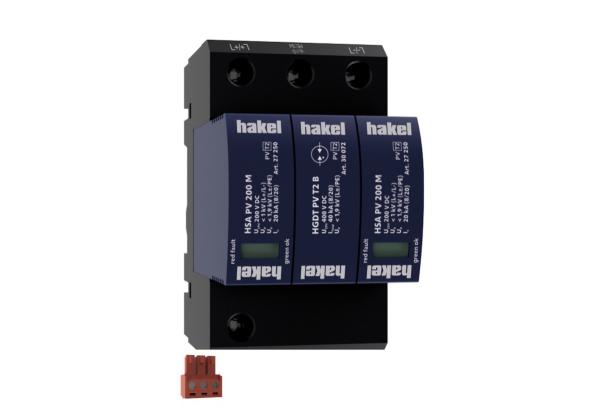

HSA PV 200 M S

• Zvodiče rázového prepätia typu T2 pre fotovoltaické (PV) systémy v U alebo Y zapojení.
• Výhodou zapojenia Y oproti U je odolnosť voči zemnému spojeniu pracovných vodičov a nulový reziduálny (zvodový) prúd vodičom PE.
• Jednotlivé varistorové sekcie zapojené medzi svorky L+, L- a PE sú opatrené internými odpojovačmi, ktoré sú aktivované pri poruche (prehriatí) varistorov a sú schopné prerušiť DC prúd.
• Špeciálna konštrukcia vnútorného odpojovača dovoľuje inštaláciu bez predradeného predistenia.
• Inštalujú sa na DC strane v PV aplikáciách bez vonkajšieho LPS alebo s vonkajším LPS, kde je dodržaná dostatočná vzdialenosť „s“.
• Sú vhodné pre všetky hladiny LPL.
• Zaisťujú vyrovnávanie potenciálov plusových a mínusových zberníc PV systémov a likvidáciu transientných prepätí vznikajúcich pri atmosférických výbojoch alebo spínacích procesoch.
• Označenie M špecifikuje konštrukčné prevedenie s výmenným modulom.
• Označenie S špecifikuje prevedenie s diaľkovou signalizáciou.

Technické parametre:

• Klasifikácia podľa ČSN EN 61643-11 ed. 2 a STN EN 61643-31: T2
• Vhodné pre sieť: DC
• Typ PV systému: Neuzemnený
• Typ zapojenia SPD: Y
• Najvyššie trvalé prevádzkové napätie (+/-) U CPV: 200 V DC
• Najvyššie trvalé prevádzkové napätie (±/PE) U CPV: 200 V DC
• Max. napätie PV generátora U OCSTC ? U CPV / 1,2 U OCSTC: 165 V
• Skratová odolnosť Aj SCPV: 10 kA
• Celkový výbojový prúd (8/20) ±->PE Aj Total: 40 kA
• Maximálny výbojový prúd (8/20) Aj max: 40 kA
• Menovitý výbojový prúd na skúšku triedy II (8/20) Aj n: 20 kA
• Napäťová ochranná hladina pri I n (+/-) U p: < 1 kV
• Napäťová ochranná hladina pri I n (±/PE) U p: < 1,9 kV
• Čas odozvy (+/-) t A: < 25 ns
• Čas odozvy (±/PE) t A: < 100 ns
• Materiál púzdra: Polyamid PA6, UL94 V-0
• Stupeň ochrany krytu: IP20
• Pracovná teplota ?: - 40 ÷ 70 °C
• Vlhkostný rozsah RH: 5 ÷ 95 %
• Minimálny prierez pripojovacích medených vodičov podľa STN CLC/TS 51643-32 (neplatí pre „V“ zapojenie) pre T2 S: 2,5 mm2 (L+, L-)
  6 mm2 (PE)
• Rozsah upnutia svorky (pevný vodič): 2,5 ÷ 35 mm2
• Rozsah upnutia svorky (slanený vodič): 2,5 ÷ 25 mm2
• Uťahovací moment: 4
• Spôsob montáže: Na lištu DIN 35 mm
• Modulárna šírka: 3
• Pracovná poloha: Ľubovoľná
• Prostredie umiestnenie výrobku: Vnútorné
• Poruchový režim SPD: OCFM
• Miestna signalizácia: Optická
• Význam miestnej signalizácie :OK – zelený terč
• PORUCHA – červený terč
• Diaľková signalizácia :Áno
• Bezpotenciálový prepínací kontakt (S) (prierez vodičov diaľkovej signalizácie max. 1 mm2): AC: 250 V / 1,5 A, DC: 250 V / 0,1 A
• Výmenné prevedenie: Áno
• Životnosť: > 100 000 h
