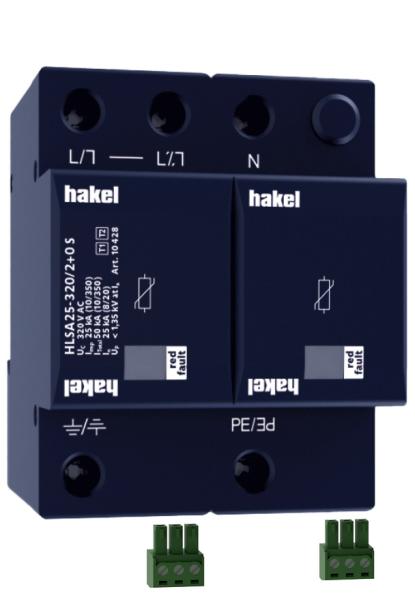

HLSA25-320/2+0 S

• Zvodiče impulzných prúdov a rázového prepätia typu T1+T2.
• Výrobky sú zložené z varistorov s veľkou zvodovou schopnosťou.
• HLSA25 v prevedení 1+1, 3+1 sú navyše v kombinácii s bleskoistkou, ktorá zaisťuje nulový priesakový prúd vodičom PE.
• Vhodné pre objekty s uvažovanou hladinou ochrany LPL I a LPL II.
• Inštalujú sa na rozhraní zón LPZ 0 – LPZ 1 a vyššie, čo najbližšie k vstupu káblového vedenia do objektu – hlavných rozvádzačov.
• Pokiaľ výrobok obsahuje dve svorky PE (resp. PEN), nesmú byť použité ako mostík PE (PEN).
• Označenie S špecifikuje prevedenie s diaľkovou signalizáciou.

Technické parametre:

• Impulzný výbojový prúd na skúšku triedy I (10/350) Iimp: 25 kA
• Klasifikácia podľa STN EN 61643-11 ed. 2 a IEC 61643-11:2011
• Vhodné pre sieť: TN-S
• Počet pólov: 2
• Menovité prevádzkové napätie AC UN: 230 V
• Najvyššie trvalé prevádzkové napätie AC UC: 320 V
• Menovitý zaťažovací prúd pre „V“ zapojenie IL: 125 A
• Maximálny výbojový prúd (8/20) Imax: 50 kA
• Náboj Q: 12,5 As
• Špecifická energia pre skúšku triedy I W/R: 156 kJ/?
• Celkový výbojový prúd (10/350) L+N->PE ITotal: 50 kA
• Celkový výbojový prúd (8/20) L+N->PE ITotal: 100 kA
• Menovitý výbojový prúd na skúšku triedy II (8/20) In: 25 kA
• Napäťová ochranná hladina pri In Up < 1,35 kV
• Skúšobné dočasné prepätie (TOV) pre tT = 5 s UT 337 V
• Skúšobné dočasné prepätie (TOV) pre tT = 120 min UT 440 V
• Čas odozvy tA < 25 ns
• Maximálne predistenie 250 A gL/gG
• Maximálne predistenie („V“ zapojenie) 125 A gL/gG
• Menovitý skratový prúd pri maximálnom predistení ISCCR 80 kArms
• Zóna ochrany pred bleskom LPZ 0-1, LPZ 1-2, LPZ 2-3
• Materiál púzdra Polyamid PA6, UL94 V-0
• Stupeň ochrany krytu IP20
• Pracovná teplota ? - 40 ÷ 70 °C
• Vlhkostný rozsah RH 5 ÷ 95 %
• Minimálny prierez pripojovacích medených vodičov podľa ČSN 33 2000-5-53 ed. 3 (neplatí pre „V“ zapojenie) pre T1 S 6 mm2 (L, N)
  16 mm2 (PE, PEN)
• Minimálny prierez pripojovacích medených vodičov podľa ČSN 33 2000-5-53 ed. 3 (neplatí pre „V“ zapojenie) pre T2 S 2,5 mm2 (L, N)
  6 mm2 (PE, PEN)
• Dĺžka odizolovania silového vodiča 15
• Dĺžka odizolovania vodiča diaľkovej signalizácie 7
• Rozsah upnutia svorky (pevný vodič) 2,5 ÷ 35 mm2
• Rozsah upnutia svorky (slanený vodič) 2,5 ÷ 25 mm2
• Rozsah upnutia svorky kontaktov diaľkovej signalizácie 0,5 ÷ 1,5 mm2
• Uťahovací moment 3
• Uťahovací moment pre diaľkovú signalizáciu 0,2
• Spôsob montáže Na lištu DIN 35 mm
• Modulárna šírka 4
• Šírka 70,4 mm
• Výška 99 mm
• Hĺbka 65,8 mm
• Pracovná poloha Ľubovoľná
• Prostredie umiestnenie výrobku Vnútorné
• Miestna signalizácia Optická
• Význam miestnej signalizácie OK – číry terč
• PORUCHA – červený terč
• Diaľková signalizácia Áno
• Bezpotenciálový prepínací kontakt (S) (prierez vodičov diaľkovej signalizácie max. 1 mm2) AC: 250 V / 1,5 A, DC: 250 V / 0,1 A
• Výmenné prevedenie Nie
• Životnosť > 100 000 h
