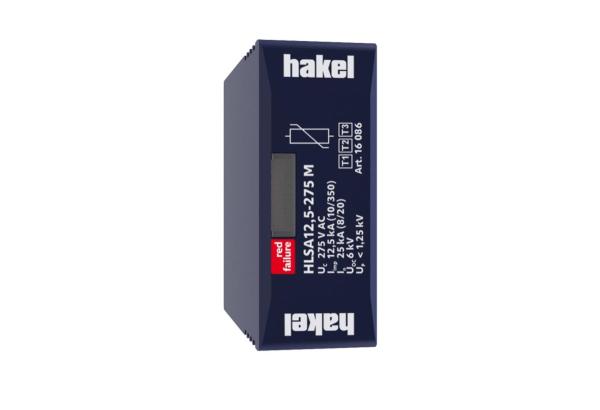

HLSA12,5-275 Module

• Výmenné moduly pre zvodiče impulzných prúdov a rázového prepätia typu T1+T2+T3.
• Zaisťujú vyrovnávanie potenciálov a eliminujú účinky bleskového prúdu a obmedzujú spínacie, indukované a zvyškové prepätie v jednofázových a trojfázových sieťach vstupujúcich do objektu.
• Inštalujú sa na rozhraní zón LPZ 0 – LPZ 1 a vyššie čo najbližšie k vstupu káblového vedenia do objektu – hlavných rozvádzačov.
• Výrobky sú zložené z varistorov s veľkou zvodovou schopnosťou.

Technické parametre:

• Impulzný výbojový prúd na skúšku triedy I (10/350) Aj imp: 12,5 kA
• Klasifikácia podľa ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011: T1, T2, T3
• Číslo CB test certifikátu podľa normy STN EN 61643-11 ed.2 z laboratória CTI – VIENNA: AT 5110
• Najvyššie trvalé prevádzkové napätie AC U C: 275 V
• Menovitý výbojový prúd na skúšku triedy II (8/20) Aj n: 25 kA
• Napätie naprázdno generátora kombinovanej vlny U OC: 6 kV
• Napäťová ochranná hladina pri I n U p: < 1,25 kV
• Výmenný modul pre: 16 080, 16 090, 16 081, 16 091, 16 082, 16 092, 16 083, 16 093, 16 084, 16 094, 16 085, 16 095
